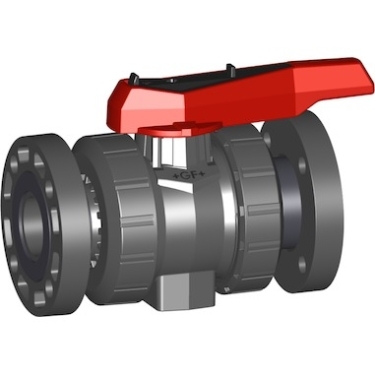

546型球閥，PVC-U 帶底部固定螺帽 日標PVC-U手動球閥
546型球閥，PVC-U 帶底部固定螺帽 日標PVC-U手動球閥
546 球閥是GF管路系統研發的另一款創新產品；它集廣泛的經驗和最新技術于一身。 產品擁有眾多特點，除模塊化之外，還具有品質優秀、靈活性好、可靠性高等特點。 546 型球閥為 346 型球閥的替代型號，是 GF管路系統在塑料管路知識領域40 年經驗的研發結晶。 546 型球閥是一個模塊化系統，該系統可以滿足您對于操作可靠性、環保及成本效益方面的要求。
型號：:
- 安裝簡單，易拆卸
- PTFE球密封
- 內置不銹鋼固定螺孔
- Z尺寸，閥端和閥門螺帽與346型各尺寸(DN10/15-50)以及370型(DN65-100)<b>不兼容</b>
- 總長度符合EN558標準
- 連接尺寸：ISO7005 PN10，EN1092 PN10，DIN2501 PN10
- 閥門個別配置（參見表格）
- 多功能模塊，帶限位開關
- GF自動或電動執行器
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l?min) |
|
EPDM code |
|
補充尺寸 |
|
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 65 | 10 | 5000 | 161546108 |
|
|
||||||||
| 90 | 80 | 10 | 7000 | 161546109 |
|
|
||||||||
| 110 | 100 | 10 | 11000 | 161546110 |
|
|
|
全部 |
|
d (mm) |
|
DN (mm) |
|
PN (bar) |
|
kv-value (Δp=1 bar) (l?min) |
|
FPM code |
|
補充尺寸 |
|
CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 65 | 10 | 5000 | 161546118 |
|
|
||||||||
| 90 | 80 | 10 | 7000 | 161546119 |
|
|
||||||||
| 110 | 100 | 10 | 11000 | 161546120 |
|
|
